薄膜刮板蒸发器

薄膜刮板蒸发器

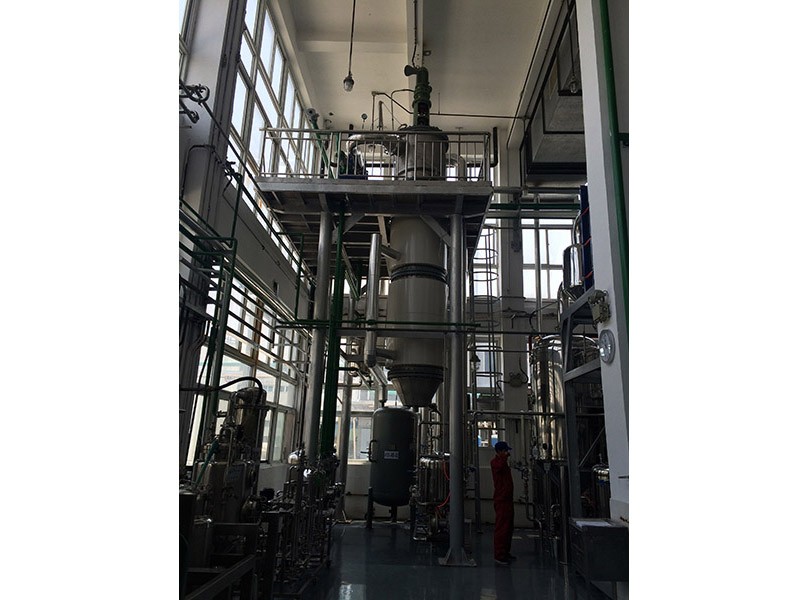

工作原理:

  刮板式薄膜蒸发器是利用高速旋转将液体分布成均匀薄膜而进行蒸发或蒸馏的一种高效蒸发、蒸馏设备,也可进行脱臭、脱泡反应及加热、冷却等单元操作。本设备采用离心式滑动沟槽转子,是目前国外最新结构蒸发器,在流量很小的情况下也能形成薄膜,在筒体蒸发段内壁表面附着处理液中的淤积物可被活动刮板迅速移去,和固定间隙的刮板蒸发器相比,蒸发量可提高40-69%。

相关产品

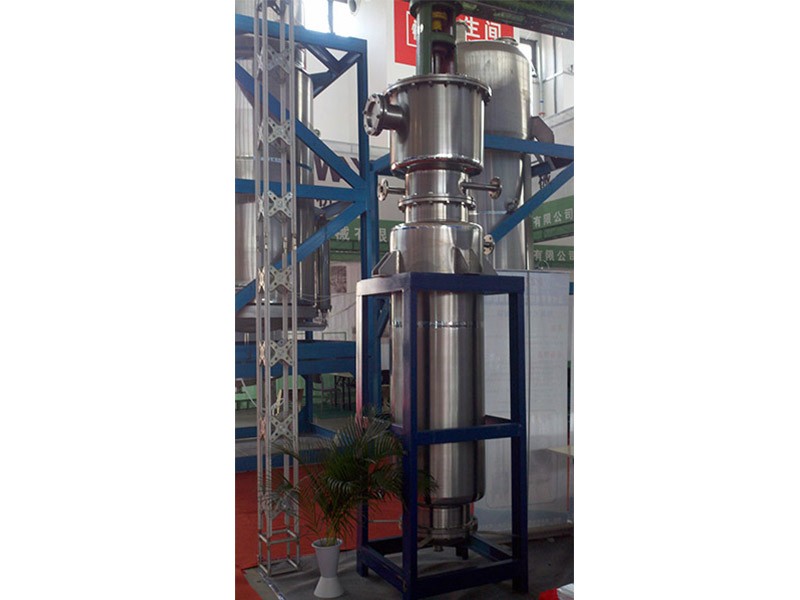

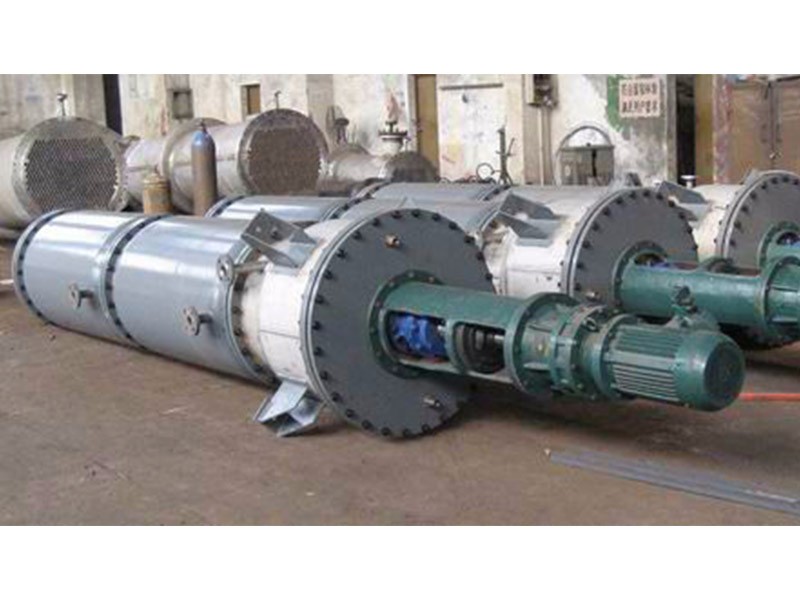

刮板薄膜蒸发器



工作原理:

  刮板式薄膜蒸发器是利用高速旋转将液体分布成均匀薄膜而进行蒸发或蒸馏的一种高效蒸发、蒸馏设备,也可进行脱臭、脱泡反应及加热、冷却等单元操作。本设备采用离心式滑动沟槽转子,是目前国外最新结构蒸发器,在流量很小的情况下也能形成薄膜,在筒体蒸发段内壁表面附着处理液中的淤积物可被活动刮板迅速移去,和固定间隙的刮板蒸发器相比,蒸发量可提高40-69%。



主要特点:
1:传热系数值高,蒸发能力大,蒸发强度可达到200kg/m2·hr,热效率高。
2:物料加热时间短,约5秒至10秒之间,且在真空条件下工作,对热敏性物料更为有利,保持各种成份不产生任何分解,保证产品质量。
3:适应粘度变化范围广,高低粘度物均可以处理,物料粘度可高达10万厘泊(CP)
4:改变刮板沟槽旋转方向,可以调节物料在蒸发器的打理时间。
5:蒸发段筒体内壁经过精密镗削并抛光处理,表面不易产生结焦、结垢。
6:操作方便,产品指标调节容易,在密闭条件下,可以自控进行连续性生产。
7:设备占地面积小,结构简单,维修方便,清洗容易。

使用范围:适用于中、西制药、食品、轻工、石油、化工、环保等。



1. 低压降(△P)是薄膜蒸发器的关键优点: 要将蒸发的物料以蒸汽的状态从加热面送到指定的冷凝器,需要一定的压差。在一般的蒸发器中,这种压力降(△P)通常是比较高的,有时甚至高得难以接受。但在薄膜蒸发器中气体有较大的穿越空间能力,蒸发器内的压力几乎能看成与冷凝器中的压力相等,压力降损失较小。


2. 高真空、低蒸发温度: 正由于薄膜蒸发器的低压降,所以薄膜蒸发器的蒸发过程可以在高真空度与相应的较低温度条件下进行。此特点特别适合热敏性物料的低温蒸发。


3. 自清洁加热面: 带有刮板的薄膜蒸发器,其刮板在加热表面滑动,所以对液膜不断地搅动和更新,能成功的应用于有可能在加热表面结垢情况的物料蒸发和蒸馏。



4. 总传热系数高: 由于加热表面上的液膜厚度是控制总传热系数的最重要的参数之一,所以利用刮壁器的连续接触,可设计方便地加以控制。


5. 物料过流时间短: 刮板端面上带有一定角度的沟槽推动料液在加热表面上呈螺旋状连续地向下移动并脱离加热面。利用这一方法把停留时间降到最小,消除了热分解,聚合或变质。改变转子的转速或刮板沟槽上的角度可以控制停留时间。


6. 适应性强、操作方便: 由于薄膜蒸发器显著特点:适宜平稳蒸发和热敏性物料的蒸馏。所以高粘度的物料或者随浓度的提高粘度急剧增加的物料,其蒸发过程也能平稳操作



刮板类型:
由于刮板的运动,将物料不断地在蒸发面上刮成薄膜,物料成湍流状态,以达到薄膜蒸发的效果。根据物料的粘度等特性,蒸发器可分为以下几种刮板形式:


活动刮板:活动刮板是一种最基本、最常见的刮板形式。活动刮板的形式有:SR型、SL型、DR型、DL型,其导液沟槽倾角有30°、45°或60°。


固定刮板:固定刮板都采用金属材料,它被刚性连接在转子上,刮板的长度同蒸发筒身,旋转刮板与i蒸发筒身内壁的间隙仅为1+2mm,要求较高的加工与安装精度,它适宜特高粘度及易起泡沫物料的蒸发浓缩、脱溶或提纯。


螺旋刮板:该刮板适用于流动性差、易结垢、特高粘度物料的浓缩。当转子旋转时靠螺旋刮板的推力,使浓缩物料顺利向下流动。


铰链刮板:铰链刮板适宜于易在加热面上结垢或中等粘性的物料



有效蒸发

面积m2

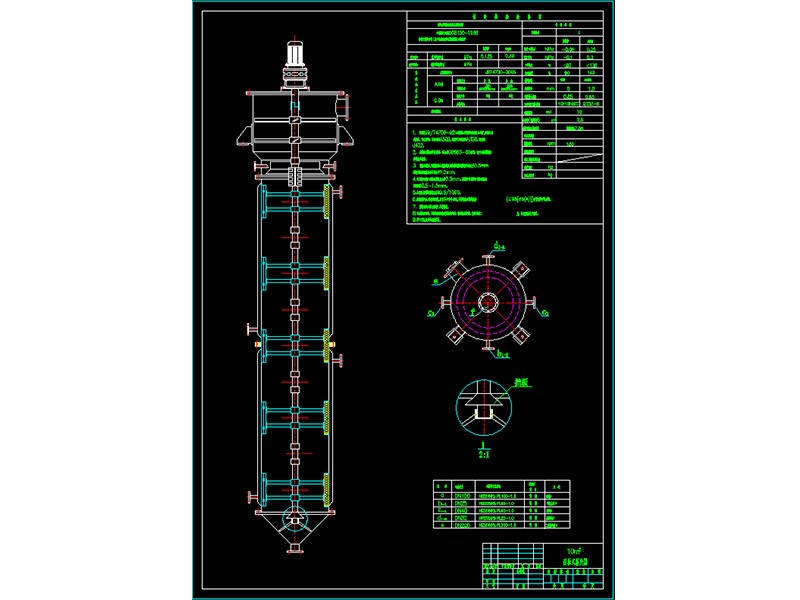

设备主要参数

设备总高
  mm(A)

加热筒

身高
  mm(B)

分离筒高
  mm(C)

底封头高
  mm(E)

加热筒身公称直径mm(Dn)

夹套公称直径mm(Do)

电机功率
  kw/h

0.5

2850

880

500

270

273

377

1.1

1

3500

1200

650

235

325

426

1.5

1.5

3750

1500

650

250

377

500

1.5

2

4350

1850

680

315

400

500

2.2

3

4650

2130

750

330

500

600

4

4

5500

3000

750

330

500

600

4

6

6700

3660

800

350

600

700

7.5

8

6700

3600

800

350

800

900

7.5/11

10

7200

4000

850

420

900

1000

11

12

7950

4700

850

420

900

1000

11

14

8500

4500

1000

580

1200

1300

15

20

10500

5600

2000

620

1400

1500

18.5
