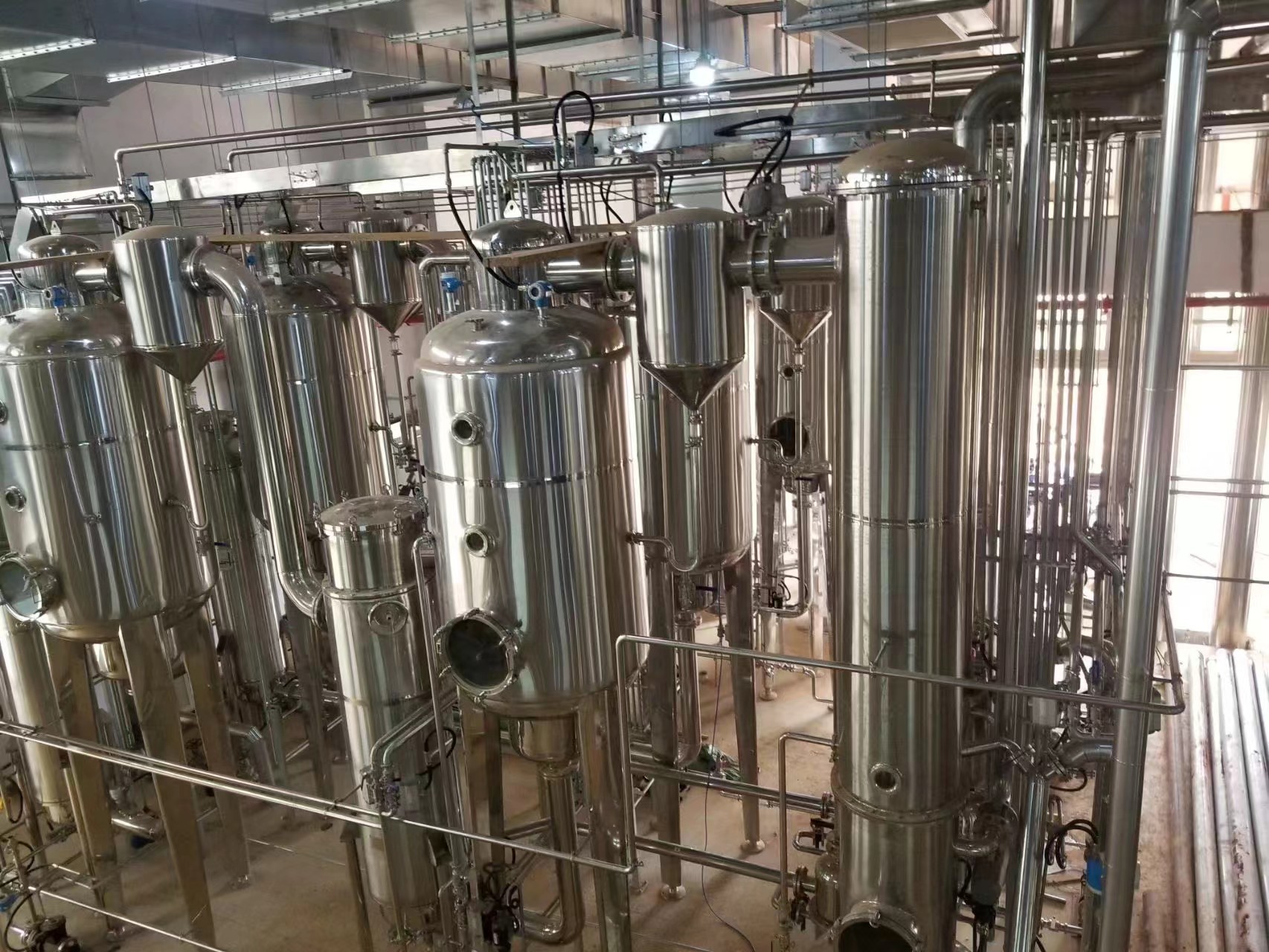

外循环蒸发器

外循环蒸发器

系统组成:

  各效加热器、各效分离器、冷凝器(混合式或表面式)、进料泵、出料泵、真空泵、冷凝水泵、操作平台、电器控制柜、液位自控系统及阀门管路等。

相关产品

自然循环蒸发器

系统组成:

  各效加热器、各效分离器、冷凝器(混合式或表面式)、进料泵、出料泵、真空泵、冷凝水泵、操作平台、电器控制柜、液位自控系统及阀门管路等。



工作原理:

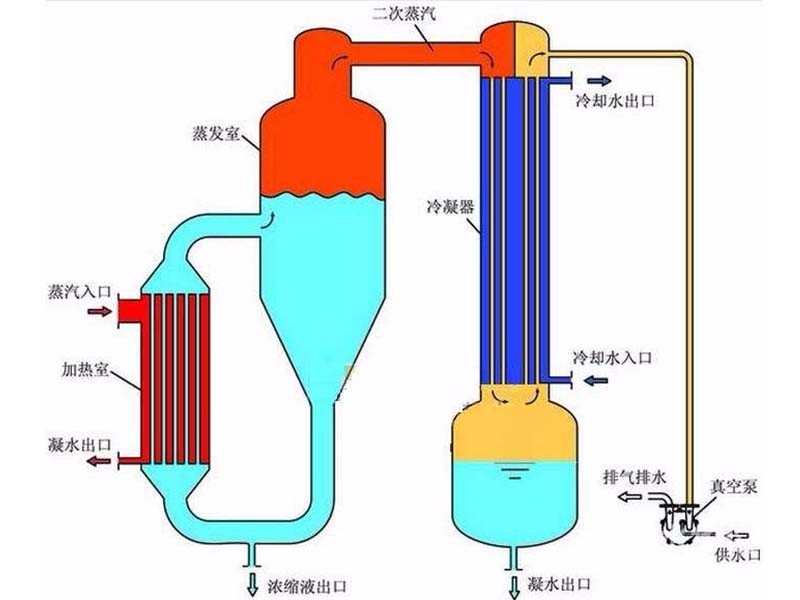

  自然外循环蒸发器中溶液靠料液密度差循环:液体在加热室管内受热,温度升高,密度变小,与循环管道中的冷溶液产生密度差引发液体在加热管内向上、循环管内向下的循环流动。被加热后的溶液以显热的形式进入蒸发室闪蒸、降温。之后又向下进入循环管,循环加热蒸发。


产品特点:

  自然循环蒸发溶液在设备内的循环速度不大,一般小于1米/秒。为了防止结垢和晶析,加热管应在完全浸没状态下操作。这种蒸发器适用于结垢不严重和腐蚀性较小溶液的浓缩。其优点为结构简单,便于制造,动力消耗低。缺点是溶液循环速度较慢不适用于粘度较大、有大量结晶的物料,不能就地清洗,物料受热时间过长,不适于热敏性物料。



适用范围:

适用于结垢不严重和腐蚀性较小溶液的浓缩。

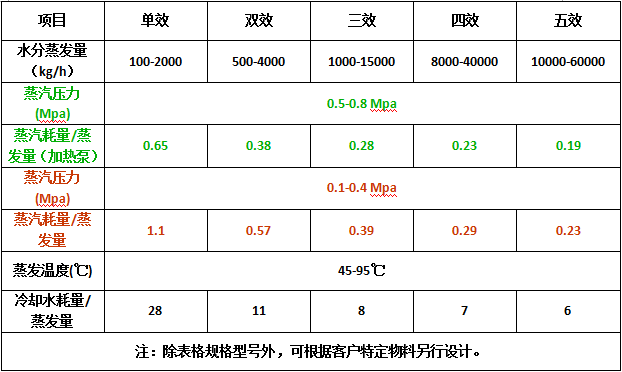

蒸发器蒸发能力:100~10000kg/h(系列)

根据物料的特性及蒸发量的大小,可设计成单效或多效蒸发机组。
鉴于各工厂各种溶液的特性及复杂性,我公司对用户提供溶液的成份、含量都会做出具体的技术方案,供用户参考与选择!
